Maszyna iskrowa z podwójną głową-byka

Maszyna zapłonowa Double Bull-Head przeznaczona jest do zastosowań w dużych wnękach form, ciężkich narzędzi i precyzyjnych zastosowań EDM. Seria ta, dostępna w wersjach CNC540 i CNC650, charakteryzuje się sztywną konstrukcją typu full box-, importowanymi liniowymi szynami prowadzącymi, śrubami kulowymi HIWIN, precyzyjnymi łożyskami NSK i w pełni-cyfrowym serwomechanizmem AC firmy Panasonic. System CNC automatycznie oblicza parametry obróbki na podstawie materiału, obszaru obróbki, głębokości i wymaganej chropowatości, wspierając stabilną obróbkę od obróbki zgrubnej po mikro-wykańczającą. Seria obsługuje detale o masie do 2000 kg, dzięki czemu nadaje się do wymagającej-produkcji dużych form.

Wyślij zapytanie

Bull-Funkcje maszyny z głowicą EDM

1. Stały stół roboczy i pełna rama skrzynkowa z gęstym wzmocnieniem wielożebrowym. Zerowa deformacja podstawy w warunkach pracy pod dużym obciążeniem.
2. W pełni importowane prowadnice liniowe dla osi X, Y, Z.
3. Osie X/Y/Z wyposażone w tajwańskie śruby kulowe HIWIN, precyzyjne japońskie łożyska NSK, oryginalny, w pełni cyfrowy układ serwo AC i silniki Panasonic. Brama podnosząca z przeciwwagą, ciągniona ręcznie, zapewnia płynny ruch w pionie.

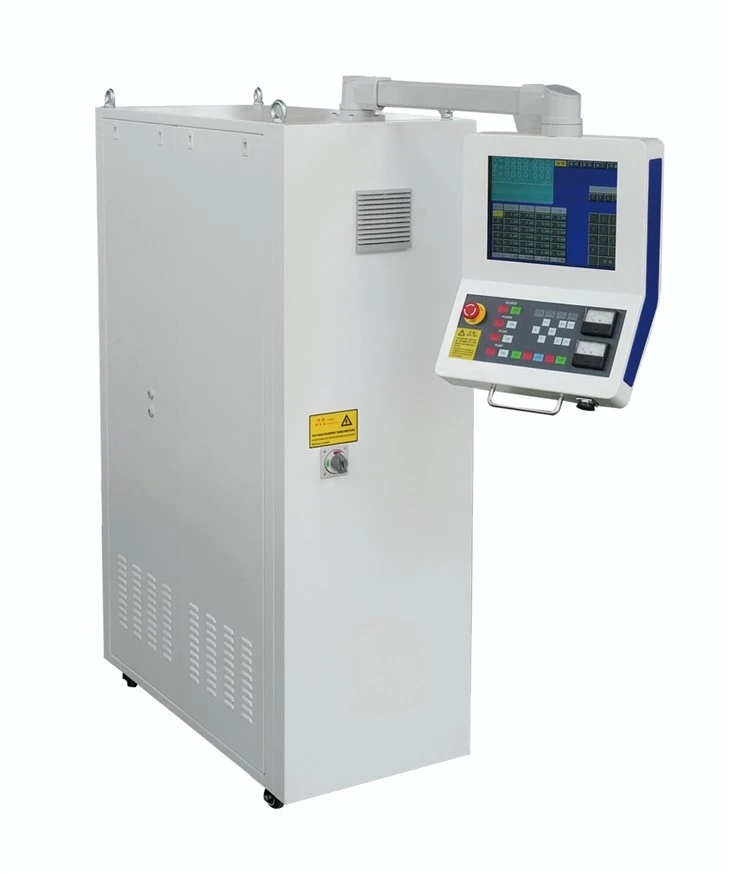

4. Zasilacz CNC wykorzystuje najnowocześniejsze technologie globalnego rozładowania i sterowania CNC. Kluczowe części to oryginalne, międzynarodowe marki. Wydajność dorównuje lub przewyższa importowane odpowiedniki. Konfiguracja domowa najwyższego poziomu zapewniająca wysoką niezawodność i długą żywotność.

5. Wystarczy wprowadzić materiał obrabianego przedmiotu, obszar obróbki, głębokość i chropowatość. System automatycznie oblicza parametry i wykonuje pełny cykl od obróbki zgrubnej do mikrowykańczającej, co ułatwia obsługę.

Dane techniczne
Przedmiot	Jednostka	CNC540	CNC650
Rozmiar stołu roboczego	mm	800×500	900×500
Podróż X, Y, Z	mm	500×400×300	650×400×350
Maksymalna odległość pomiędzy płytką łączącą-głowicę elektrody a urządzeniem do noszenia	mm	700	750
Maks. ciężar przedmiotu obrabianego	kg	1800	2000
Maks. ciężar elektrody	kg	120	150
Wewnętrzny wymiar zbiornika płynu roboczego	mm	1300×880×540	1600×900×580
Maks. poziom cieczy w zbiorniku płynu roboczego	mm	400	480
Główny ciężar maszyny	kg	3000	3700
Wymiary całkowite (dł. × szer. × wys.)	mm	2600×2600×2600	2800×2800×2700
Całkowita pojemność roboczego zbiornika oleju	L	790	1000
Maksymalny prąd obróbki	A	50	50
Maksymalna prędkość przetwarzania	mm³/min	400	400
Minimalne zużycie elektrody	%	Mniejsza lub równa 0,3	Mniejsza lub równa 0,3
Optymalna dokładność powierzchni	μm	Mniejsza lub równa 0,2	Mniejsza lub równa 0,2
Moc wejściowa	KVA	9	9
