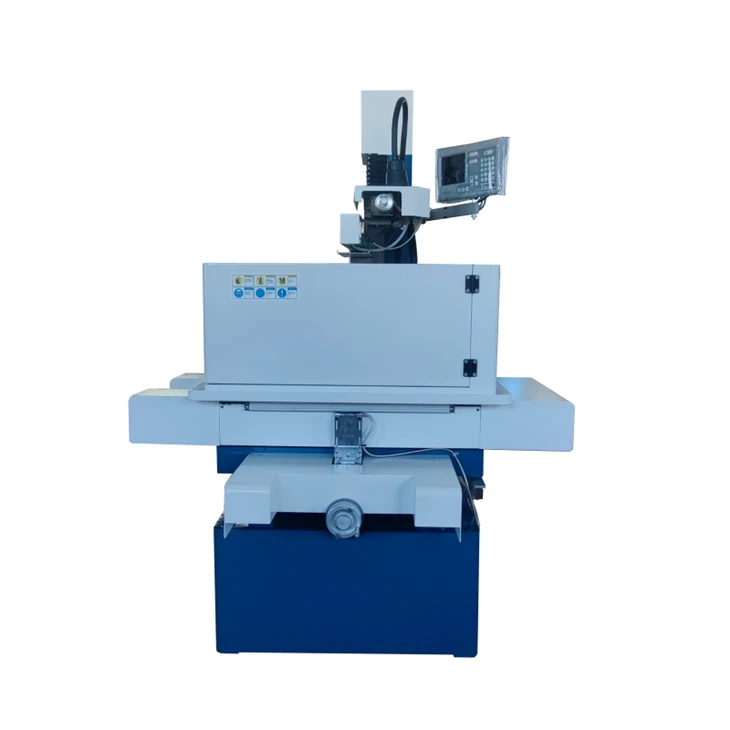

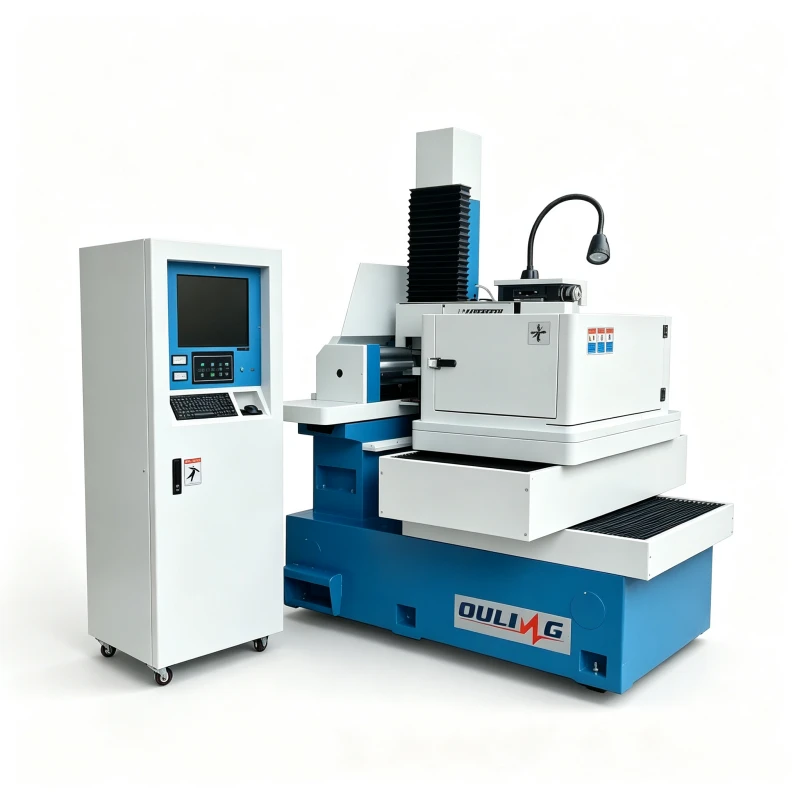

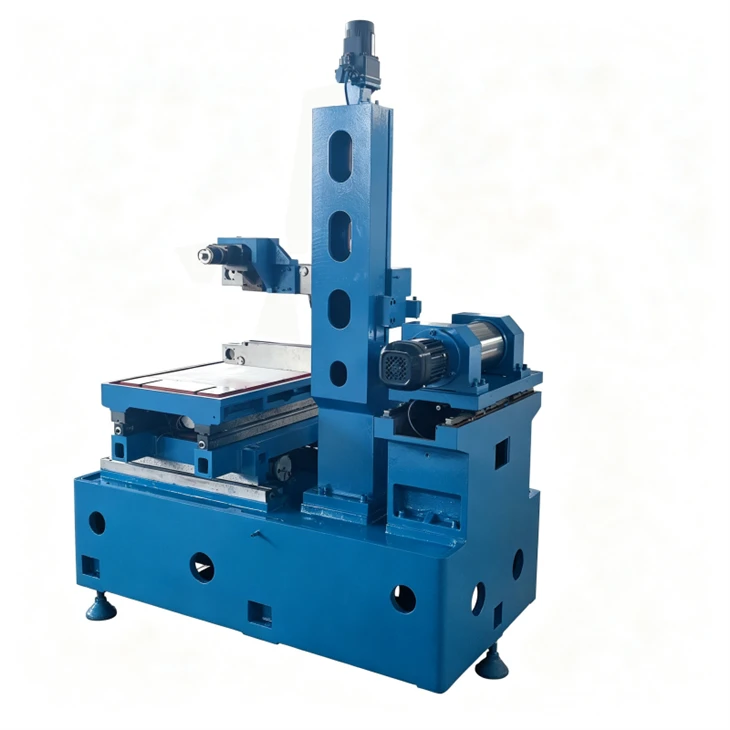

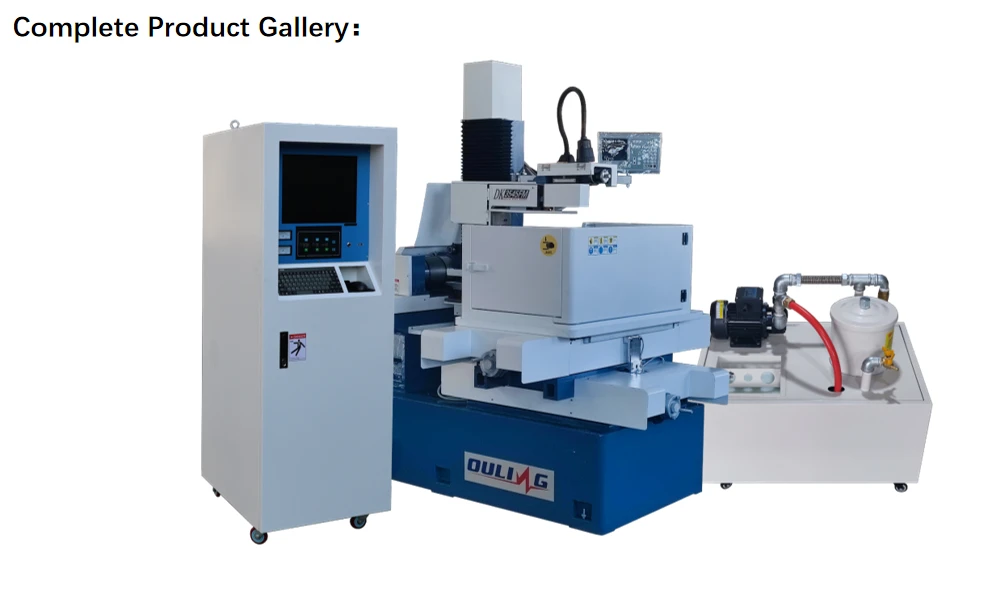

Elektrodrążarka drutowa jednotnąca OL3545FS jest przeznaczona do obróbki małych- i-przedmiotów o średniej przewodności, wymagających większej dokładności cięcia i stabilnej wydajności obróbki. Posiada stół roboczy o wymiarach 420 × 710 mm, przesuw X/Y 350 × 450 mm, przesuw U/V 60 × 60 mm i obsługuje elementy o grubości do 500 mm i wadze 300 kg. Dzięki dokładności pozycjonowania ±0,02 mm, dokładności powtarzania pozycjonowania ±0,004 mm i optymalnej chropowatości powierzchni 2,0 μm, OL3545FS nadaje się do precyzyjnych form, oprzyrządowania i ogólnych zastosowań cięcia drutem EDM.
| Specyfikacja mechaniczna | OL3545FS | |
| Rozmiar stołu roboczego | 420*710 mm | |
| Przesuw osi X/Y | 350*450mm | |
| Przesuw osi U/V | 60*60mm | |
| Przesuw osi Z | 460mm | |
| Maksymalna grubość przedmiotu obrabianego | 500 mm | |
| Maks. ciężar przedmiotu obrabianego | 300 kg | |
| Masa ciała maszyny | 1200 kg | |
| Powierzchnia podłogi korpusu maszyny | 1500×1100×1850 mm | |
| Parametr techniczny | ||
| Maks. kąt/grubość stożka | ±6 stopni / ±15 stopni /±30 stopni /80mm | |
| Maks. prędkość obróbki | 150mm²/min | |
| Maks. prędkość podawania drutu | 1 ~ 11,4 m/s (regulowana częstotliwość) | |
| Dokładność pozycjonowania | ±0,02 mm | |
| Wielokrotna dokładność pozycjonowania | ± 0,004 mm | |
| Optymalna dokładność obróbki | ±0,006 mm | |
| Optymalna chropowatość powierzchni | 2.0μm | |
| Średnica drutu molibdenowego | 0,10 ~ 0,25 mm | |
| Zasilanie | 3 fazy/380 V/50 Hz | |
| Zużycie energii | 3kVA | |
| Konfiguracja standardowa | ||
| Połączenie osi | Oś XYUV symultaniczna | |
| Typ szyny prowadzącej | Hartowana szyna w kształcie litery V.- | |
| Tryb napędu osi XY | Silnik krokowy | |
| Centralny układ smarowania | ręczny / automatyczny | |
| Pojemność zbiornika dielektrycznego | 40 L | |

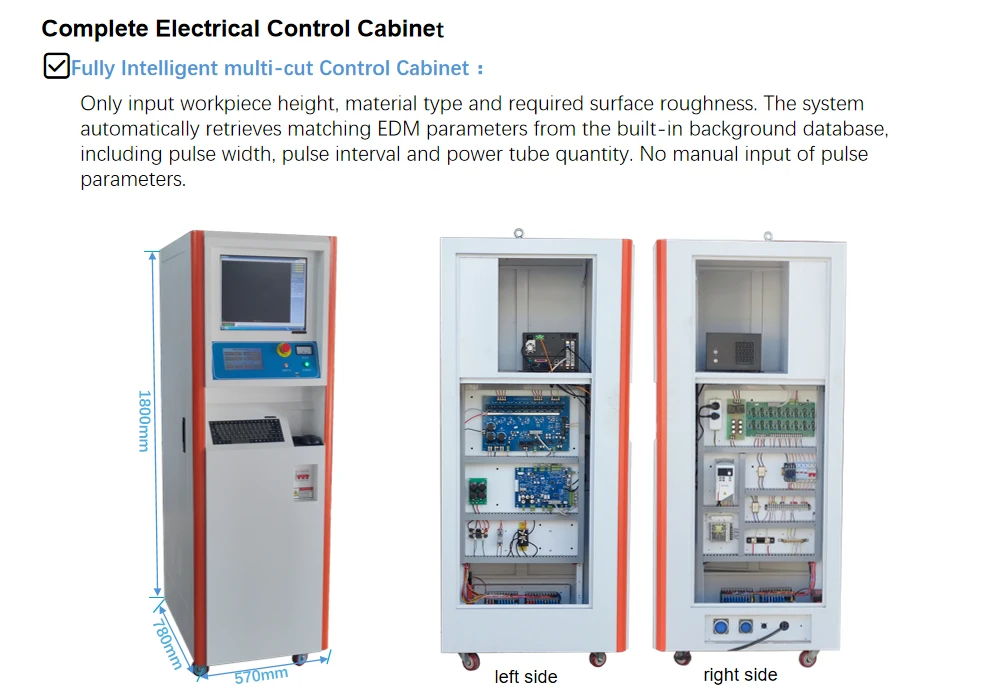

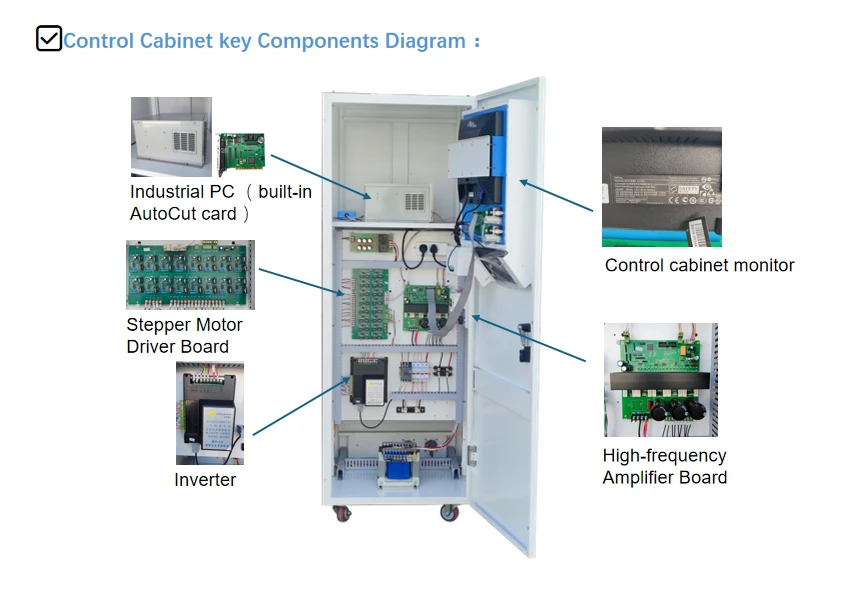

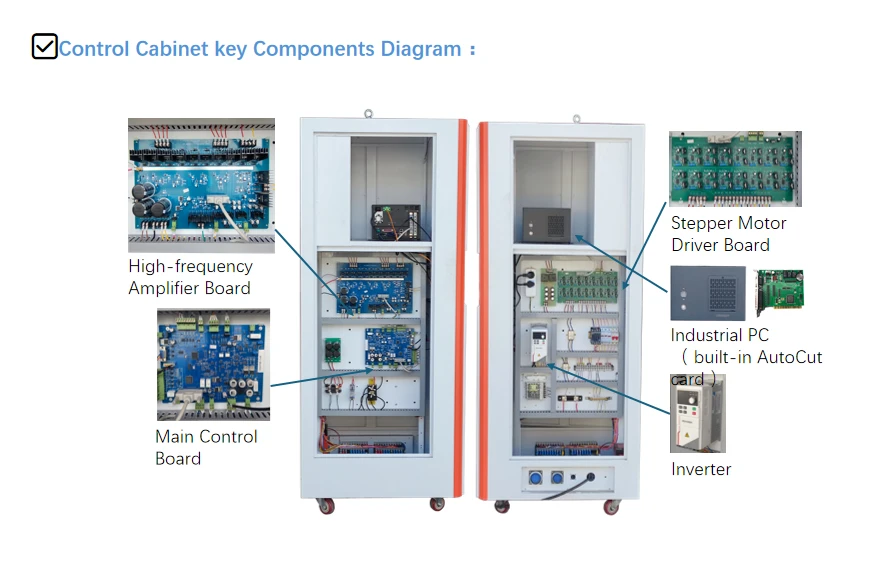

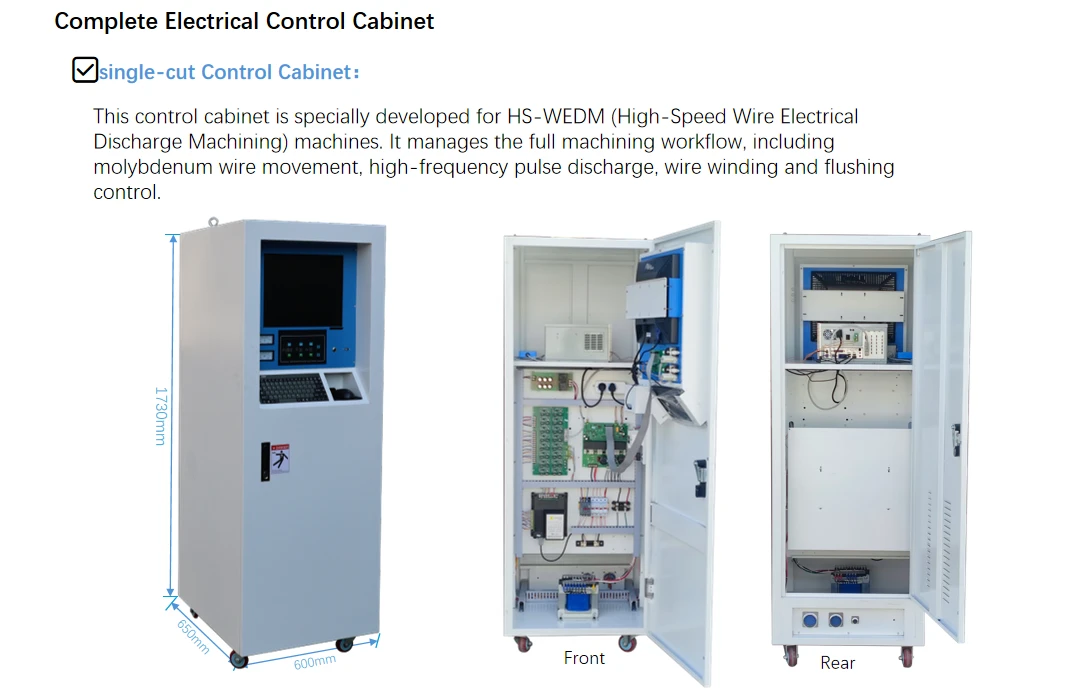

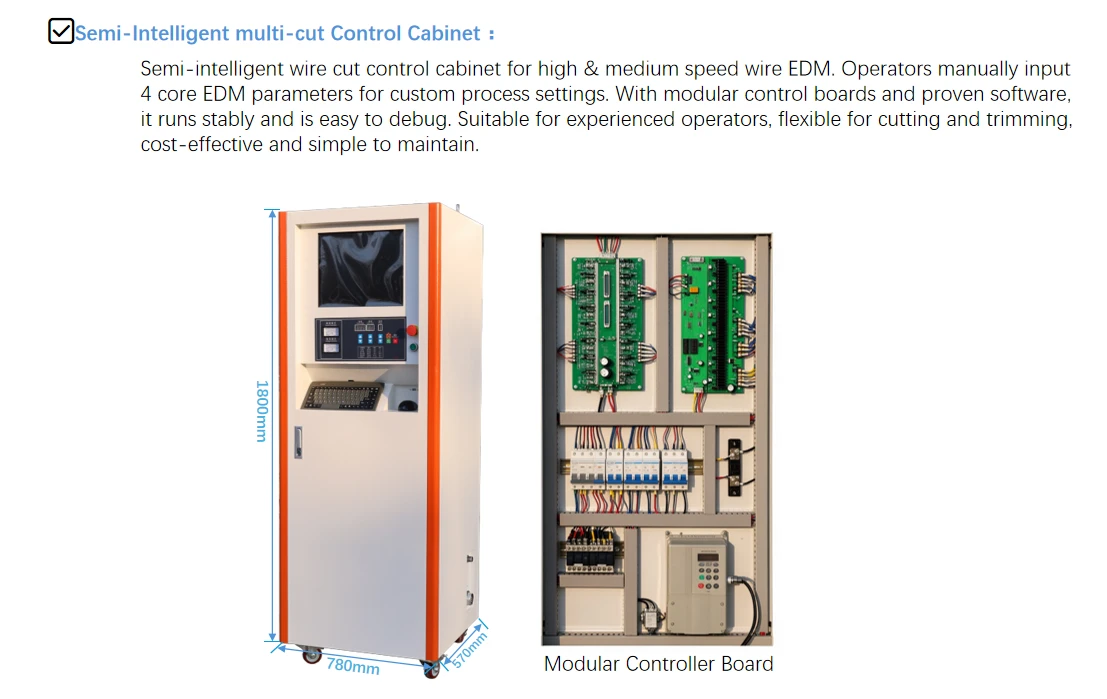

| Kontroler | Pionowa szafa sterownicza | |

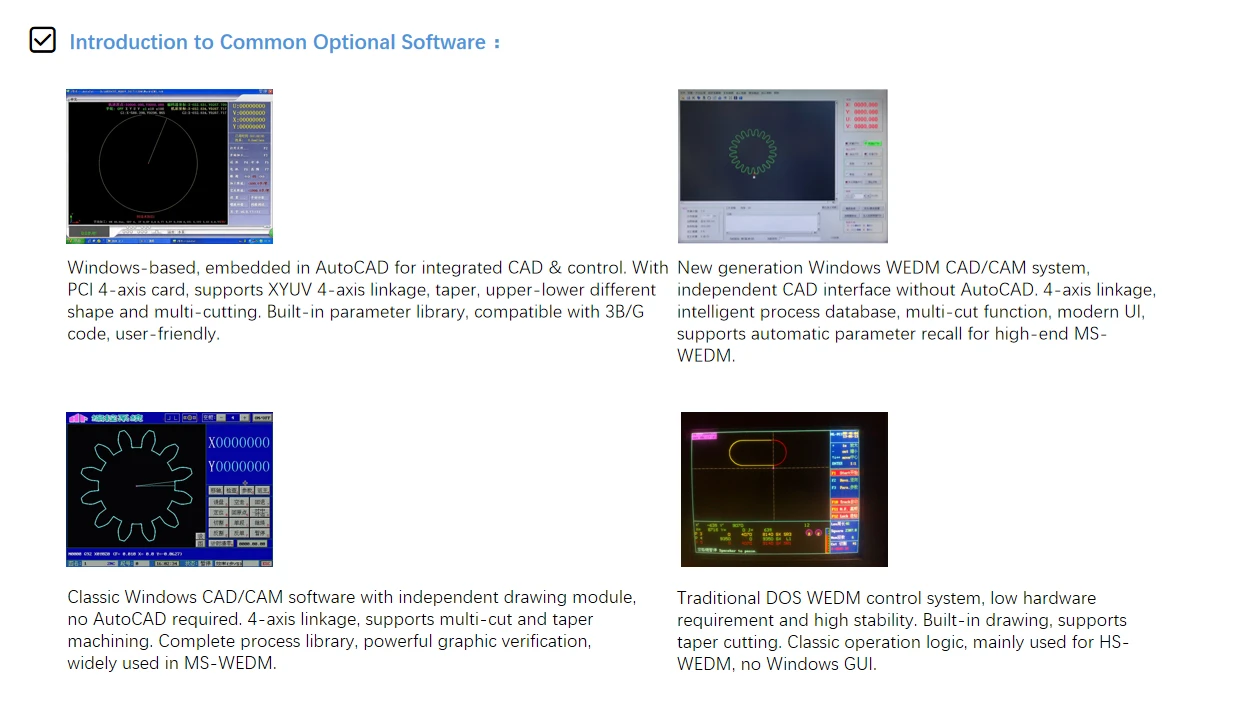

| Platforma oprogramowania | Okno XP | |
| System sterowania | Automatyczne-cięcie/wygrywanie-cięcie/X8/HL | |
| Wyświetlanie języka | Chiński/angielski/rosyjski | |
| Monitor | 17-calowy wyświetlacz LCD | |
| Cyfrowy wyświetlacz odczytu | Oś XY DRO (5μm) | |
| Instrukcja CNC | Standardowy kod ISO | |
| Typ transmisji | USB/LAN | |
